درجه حفاظت بدنه تجهیزات الکتریکی IP

گرد آورنده :
مهدی رشتوئی
ارسال شده در تاریخ: 1398/12/11

s

درجه حفاظت بدنه تجهیزات الکتریکی IP

درجه حفاظت بدنه تجهیزات الکتریکی استاندارد IP در برابر نفوذ رطوبت و اشیاء خارجی مطابق استاندارد جهانی IEC 60529 و استاندارد ۲۸۶۸ موسسه استاندارد ایران تحت عنوان “طبقه بندی درجات حفاظت پوشش ها در لوازم الکتریکی” از جمله چراغ‌ها طبقه بندی می شوند.

در این مقاله از همیار اتوماسیون صنعتی بصورت تصویری و با زبان فارسی به این موضوع پرداخته ایم و بطور کامل درجه حفاظت بدنه تجهیزات الکتریکی را بررسی می کنیم

معنی کلمه درجه حفاظت

IP مخفف کلمه INGRESS PROTECTION به معنی حفاظت ورودی هست این همان درجه حفاظت تجهیزات الکتریکی است و با توجه به این کد ما متوجه می شویم که این تجهیز در برابر نفوذ جامدات و مایعات به خودش حفاظت شده است یا خیر .

اگر به مشخصاتی که روی تجهیزات الکتریکی درج شده است دقت کنیم متوجه می شویم که یک کد به عنوان مثال IP 54 روی آن نوشته شده است، که این همان درجه حفاظت این تجهیز می باشد.

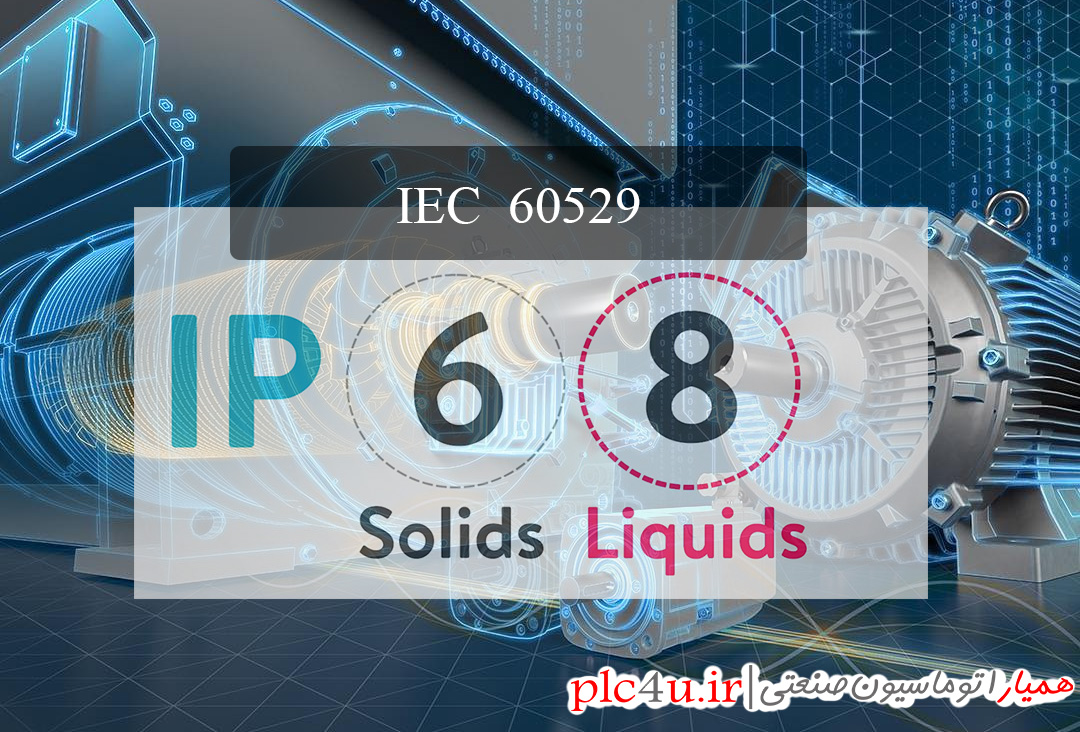

برای دانستن این مورد ما به دو رقمی که جلوی کلمه IP قرار گرفته است توجه می کنیم رقم اول که درجه حفاظت اشخاص در برابر تماس با قسمت برق‌دار و یا نفوذ اجسام و اشیاء خارجی به محفظه برق‌دار را نشان می دهد، و رقم دوم مشخصه دوم، درجه حفاظت در برابر آب و رطوبت را نشان می دهد و بصورت IP XX نشان داده می شود.

مقادیر اولین و دومین رقم مشخصه و شرح مختصر آن‌ها و میزان حفاظت آن‌ها در جدول های زیر نمایش داده شده است.

دو تا جدول وجود دارد که با رجوع به آن می توانیم بفهیم که تجهیزات ما در چه سطح حفاظتی هستند.

رقم اول درجه حفاظت تجهیزات الکتریکی (استاندارد IP)

رقم اول شرح مختصر جزئیات نوع حفاظت و ایجاد شده بوسیله پوشش دستگاه
۰ حفاظت نشده حفاظت ویژه ای ندارد
۱ برای اجسام بیشتر از ۵ سانتی متر حفاظت دارد دارای حفاظت برای اعضای بزرگ بدن انسانمانند دست ( ولی فاقد حفاظت در برابر دسترسی عمدی)
۲ برای اجسام بیشتر از ۱٫۲۵ سانتی متر حفاظت دارد دارای حفاظت برای انگشتان یا اجسامی که طول آنها از ۸۰ میلی متر متجاوز نباشد
۳ برای اجسامی مثل سیم و کابل بیش از ۲٫۵ میلیمترحفاظت دارد دارای حفاظت برای ابزارها، سیم ها و غیره با قطر یا ضخامت بیش از ۲٫۵ میلی متر
۴ دارای حفاظت برای اجسام بالای ۱ میلیمتر دارای حفاظت برای سیم ها یاتسمه ها با ضخامت بیش از یک میلی متر
۵ دارای حفاظت در برابر گرد و خاک از نفوذ گرد و غبار به درون دستگاه کاملا جلوگیری نشده است لیکن گرد و غبار به میزانی که در کار دستگاه خلل ایجاد کند وارد نمی شود.
۶ دارای حفاظت بالا ، حتی در برابر گرد و خاک هیچگونه گرد و غباری نفوذ نمی کند

رقم اول که بین ۰-۶ است سطح حفاظت دربرابر جسم سخت خارجی و نیز حفاظت افراد را مشخص می‌کند.

رقم دوم درجه حفاظت تجهیزات الکتریکی (استاندارد IP)

۰ حفاظت نشده حفاظت ویژه ای ندارد
۱ حفاظت در برابر ریزش و پاشش آب به صورت عمود ریزش عمودی آب اثر زیان آوری ندارد
۲ حفاظت در برابر ریزش و پاشش آب نهایتا تا زاویه ۱۵ درجه نسبت به عمود قطرات عمودی آب بر پوشش با زاویه ۱۵ درجه اثر زیان آوری نخواهد داشت
۳ دارای حفاظت در برابر پاشش آب بارش آب بصورت پاشیدگی تا زاویه ۶۰ درجه از وضع قائم اثر زیان آور ندارد
۴ دارای حفاظت در برابر ترشح آب آب ترشح شده از هر سو به پوشش دستگاه اثر زیان آور ندارد
۵ دارای حفاظت در برابر نفوذ پذیری آب با فشار ( فشار ۳۰ کیلو پاسکال / سطح مقطع نازل ۶٫۳میلیمتر) آب پرتاب شده توسط آب پخش کن از هر سو به پوشش دستگاه اثر زیان آور ندارد
۶ دارای حفاظت در برابر نفوذ پذیری آب با فشار( فشار ۱۰۰ کیلو پاسکال / سطح مقطع نازل ۱۲٫۵میلیمتر) آب حاصله از امواج دریای طوفانی یا فوران شدید آب نباید به مقدار زیان آور داخل محفظه شود
۷ حفاظت حتی در برابر غوطه ور شدن در آب تا عمق ۱ متر هنگامی که پوشش دستگاه در شرایط معینی از فشار و زمان در آب غوطه ور می شود نباید نفوذ آب به مقدار زیان آوری در آن امکانپذیر باشد
۸ حفاظت در برابر غوطه ور شدن تا هر عمقی

تجهیزات برای فرورفتگی در زیر آب بصورت مداوم مناسب است

رقم دوم بین ۰ تا ۸ است و میزان حفاظت را در برابر نفوذ آب (و نه هیچ مایع دیگر) مشخص می‌کند.

هر چه این رقم‌ها بیشتر باشند میزان حفاظت بیشتر است. مثال : IP65 6 به معنی حفاظت کامل بدون نفوذ گردو غبار ۵ به معنی عدم نفوذ در برابر پاشش آب از همه طرف (۳۶۰ درجه) بدون فشار.

بسیاری از تجهیزات الکترونیکی باید در طول مدت استفاده در مواجه شدن با آلاینده‌ها، رطوبت و ضربه از خود مقاومت نشان دهند. کلاس IP مشخص‌کننده‌ی این موضوع است که تا چه حد می‌توان بدون در نظر گرفتن امنیت به مقاومت دستگاه اطمینان کرد.

یک استثنا :

البته گاهی در ضرایب IP ضریب ۶۹K هم دیده میشود که این از یک استاندارد آلمانی به نام DIN40050_9 به علاوه استاندار IEC60529 این مجموعه اضافه شده و برای اجسامی که در معرض پاشش آب با فشار فوق زیاد با دمای خیلی بالا مثلا ۸۰ درجه هستند لازم است .

برای مشاهده فایل ویدئویی این مقاله به وب سایت همیار اتوماسیون صنعتی و ابزاردقیق مراجعه نمائید.
