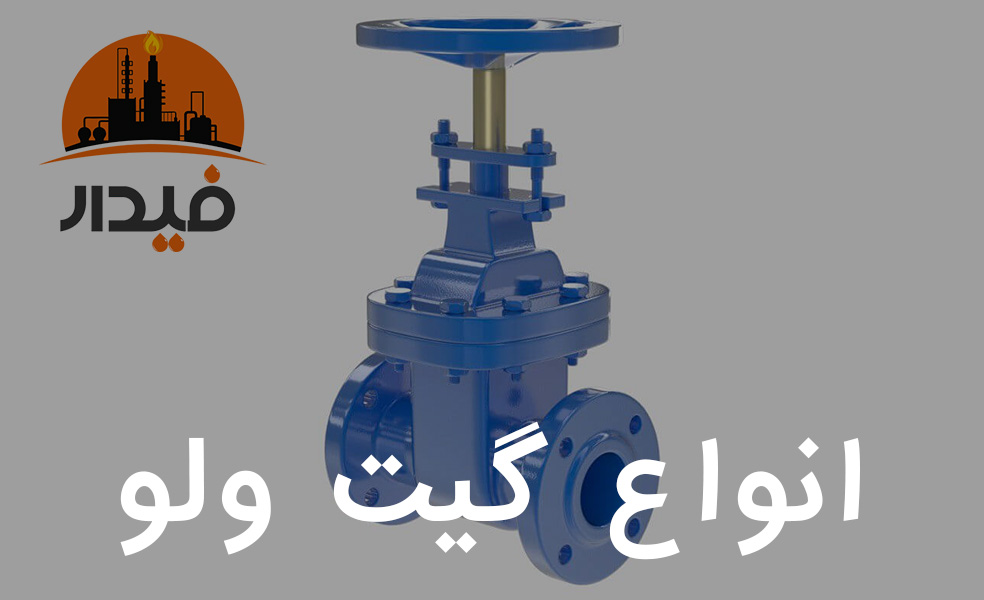

معرفی انواع گیت ولو یا شیرهای دروازه‌ای و اقسام آن

گرد آورنده :
حسین علیزاده
ارسال شده در تاریخ: 1401/10/28

معرفی انواع گیت ولو یا شیرهای دروازه‌ای و اقسام آن

فهرست مطالب

معرفی شیر دروازه‌ای.. 2

انواع و اقسام شیرهای دروازه‌ای.. 2

معرفی شیر دروازه‌ای نوع «کست استیل».. 2

معرفی شیر دروازه‌ای نوع «فورج استیل».. 2

شیر دروازه‌ای « API 6D».. 3

معرفی شیر دوازه‌ای نوع «بست فشار».. 3

معرفی شیر دورازه‌ای نوع «چاقویی».. 3

نمودار گیت ولو. 4

آشنایی با انواع و اقسام گوه 5

آشنایی با استم Stem… 5

طراحی کردن OS&Y در قیاس با IS&Y.. 5

آشنایی با مواد تشکیل دهنده گیت ولو. 6

آشنایی با مواد تشکیل دهنده «بدنه» شیرهای دروازه‌ای.. 6

آشنایی با مواد تشکیل دهنده «تریم» شیر دروازه‌ای.. 6

معرفی ابعاد گیت ولو. 8

CLASS 150 ابعاد به اینچ (میلی متر). 8

CLASS 300 ابعاد به اینچ (میلی متر). 8

CLASS 600 ابعاد به اینچ (میلی متر). 9

CLASS 900 ابعاد به اینچ (میلی متر). 9

CLASS 1500 ابعاد به اینچ (میلی متر). 9

CLASS 2500 ابعاد به اینچ (میلی متر). 10

معرفی شیر دروازه‌ای

انواع گیت ولو ⇐ به نوعی از شیرهای صنعتی که در یک خط لوله برای باز کردن و بستن جریان سیال به کار می‌روند، شیر دروازه‌ای می‌گویند. نام علمی شیر دروازه‌ای، گیت ولو (Gate Valve) می‌باشد. گیت ولو یک دریچه دو طرفه جهت جریان یافتن سیال می‌باشد. توجه داشته باشید که نصب کردن شیرهای دروازه‌ای یا گیت ولو در خط لوله موجب افت فشار متوسطی می‌گردد که این میزان افت فشار، کمتر از افت فشاری است که با نصب شیرهای کروی (گلوب ولو) در خط لوله ایجاد می شود.

شیرهای دروازه ای دارای بدنه های فورج

در مجراهای کوچک‌تر از 2 اینچ (5 سانتی متر) (API 602 / BS 5352) از شیرهای گیت ولو با بدنه فورج استفاده می‌شود. همچنین، در مجراهای با سایزهای بزرگ‌تر (API 600، API 603 ، API 6D)، شیرهای گیت ولو با بدنه چدنی کاربرد دارد.

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

انواع و اقسام شیرهای دروازه‌ای

برای آشنایی با انواع گیت ولو، نگاهی به جدول زیر بیندازید:

ردیف انواع شیر دروازه‌ای نام انگلیسی توضیحات
1 کست استیل Cast Steel باAPI 600 و API 603 پوشانده می‌شود
2 فورج استیل Forged Steel با API 602 و BS 5352 پوشانده می‌شود
3 API 6D برای خط لوله ها
4 بست فشار Pressure seal مورد استفاده در فشارهای قوی
5 چاقویی Knife Type کاربرد در صنایعی مانند تولید کاغذ و مقوا

معرفی شیر دروازه‌ای نوع «کست استیل»

رایج‌ترین شیر دروازه‌ای، نوع کست استیل می‌باشد. شیر دروازه‌ای کست استیل باAPI 600 و API 603 پوشانده می‌شود. API 600، از جنس کربن و آلیاژ استیل است؛ همچنین، API 603 (استیل ضد زنگ و درجه بالاتر آن) ، مقاوم در برابر خوردگی است.

شیرهای دروازه‌ای نوع کست استیل، در سایزهای بزرگتر از دو اینچ (50 میلیمتر) و تا حداکثر 80 اینچ (2000میلیمتر) دیده می‌شود.

معرفی شیر دروازه‌ای نوع «فورج استیل»

در لوله کشی مجراهای کمتر از 50 میلیمتر، شیرهای دروازه‌ای نوع فورج استیل کاربرد دارند.

شیر دروازه‌ای نوع فورج استیل، با API 602 و BS 5352 پوشانده می‌شود.

شیر دروازه‌ای « API 6D»

اسلپ (Slab) و اکسپندینگ (Expanding)، دو طرح اصلی شیرهای دروازه‌ای API 6D، هستند و در خطوط لوله‎ها کاربرد دارند.

معرفی شیر دوازه‌ای نوع «بست فشار»

در فشارهای قوی از شیر دروازه‌ای نوع بست فشار استفاده می‌شود. شیرهای بست فشار انواع مختلفی دارند که دو نوع گوه‌ی انعطاف‌پذیر و شیر موازی یا کشویی، از متداول‌ترین انواع بست فشار هستند. این شیرهای دروازه‌ای، به طور معمول، با بدنه های کست یا فورج، در ابعاد 50 تا 600 میلیمتر (2 تا 24 اینچ) و فشاری با درجه 600 # به 4500 # قابلیت دسترسی دارند. پایان بندی این شیرها، به خاطر مطمئن شدن نسبت به محکم بودن اتصالات فلنج، به وسیله جوش لب به لب یا جوش سوکت انجام می‌گیرد.

انواع گیت ولو

معرفی شیر دورازه‌ای نوع «چاقویی»

یکی دیگر از انواع شیرهای دروازه‌ای، نوع چاقویی آن است. از شیر دروازه‌ای چاقویی، در صنایعی مانند تولید کاغذ و مقوا، برای مایعاتی با ذرات معلق و الیافی فراوان، که از ویسکوزیته بالایی برخوردارند، استفاده می شود. معرفی این نوع از شیرها، نخستین بار در صنعت تبدیل کاغذ به خمیر کاغذ، صورت گرفت. در صنعت تولید کاغذ، به علت ماهیت مایعات انتقال یافته، شیرهای انسدادی کارکرد خوبی نداشتند و به همین دلیل از شیرهای چاقویی استفاده کردند.

شیر چاقویی، به عنوان نوعی از شیرهای صنعتی، در خطوط لوله جهت باز و بسته کردن جریان سیال کاربرد دارند. در این شیرهای چاقویی، برای باز و بسته کردن جریان سیال، دیسک‌ها بر روی دروازه، حرکت عمودی دارند. شیرهای چاقویی، یک دریچه دو جهته هستند؛ چرا که ماده سیال می‌تواند در هر جهتی جریان داشته باشد.

دقت داشته باشید که شیرهای چاقویی، کاربرد تعدیل کنندگی ندارند و در تنظیم جریان‌ها نباید از آنها به عنوان دریچه‌های تعدیل کننده جریان استفاده شود و درصورتی که به صورت دریچه نیمه بسته از آنها استفاده شود، آنگاه تحت تاثیر لرزش‌های موجود قرار گرفته و موجب آسیب دیدن دیسک و سیت و ایجاد ساییدگی در آنها خواهد شد. بنابراین، باید دقت شود که از شیرهای چاقویی نیز (همانند تمامی انواع گیت ولوهای دیگر،) فقط لحظه‌ای استفاده شود که دریچه کامل باز و یا کاملا بسته باشد. (توصیه می‌کنیم که جهت تنظیم جریان از شیرهای کروی یا گلوب استفاده کنید). سرعت باز و بسته شدن شیرهای چاقویی جهت پیشگیری از ساییدگی و آسیب دیدگی در مقابل تاثیرات ضربات چکشی آب، بسیار کند می‌باشد.

برای ساخت شیرهای چاقویی، از آهن و فولاد ضد زنگ استفاده می‌شود؛ این شیرها، تحت فشارهای با درجه پایین و کمتر از 300 پوند، در سایزهای 2 تا 24 اینچی (50 تا 600 میلیمتری) تولید می‌گردد. (به طور معمول بدنه شیرهای چاقویی، بدنه کست است).

برای آشنایی با انواع گیت ولو چاقویی، می‌توانید نگاهی به جدول زیر بیندازید:

ردیف انواع شیر دروازه‌ای چاقویی توضیحات
1 سیت نرم نوع ارتجاعی با سیت الاستومری
2 سیت فلزی سیت و دیسک، به صورت مهر و موم فلزی هستند
3 کشویی نام علمی آن Slide Gate است
4 کلاهکی نام علمی آن Bonneted است

تصویر سمت چپ، مربوط به شیر چاقویی سیت فلزی است و تصویر سمت راست، شیر چاقویی سیت ارتجاعی را نشان می‌دهد.

انواع گیت ولو

شیرهای چاقویی با شیرهای دروازه‌ای با طراحی استاندارد، دارای تفاوت‌ایی هستند که در جدول زیر ارائه شده است:

ردیف شیرهای با طراحی استاندارد شیرهای چاقویی
1 دارای اتصالات جوش فلنج، لب به لب وسوکتی هستند اتصالات مورد استفاده، از نوع لاگ یا ویفری است
2 به صورت دو طرفه هستند. به طور معمول، یک طرفه هستند.
3 دارای بسته‌بندی V شکل هستند که شافت را به آن متصل می‌کند. با بسته‌بندی غده‌ای شکلی که دارند، به اطراف دروازه متصل شده‌اند.
4 شیر ANSI عرض مقطع بیشتری دارد و حجیم‌تر و پالاینده است. شیر چاقویی مقطع عرضی کمتری دارد.
5 به نسبت، پرهزینه‌تر هستند. نسبت به انواع API و ASME، کم‌هزینه‌تر هستند.

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

نمودار گیت ولو

برای آشنایی با طرح مونتاژ استاندارد، می‌توانید به نمودار گیت ولو مراجعه کنید. تغییراتی که در طراحی وجود دارد، به نوع پیکربندی قطعات آن بستگی دارد که توضیحات آن در جدول زیر ارائه شده است:

ردیف سوال توضیحات
1 نوع مواد تشکیل دهنده بدنه فورج / کست
2 نوع طراحی و اتصال کلاهک استاندارد یا بست فشار (دریچه های فشار قوی) و یا پیچ شده و جوش داده شده و …
3 نوع پایانه‌های اتصال جوش سوکت و رشته ای شیرهای دروازه‌ای فورج

جوش لب به لب شیرهای دروازه ای با بدنه کست

4 نوع گوه جامد / انعطاف پذیر / تفسیم شده / موازی
5 نوع استم بالارونده / غیربالارونده
6 قاعده تولید در طراحی شیرهای استاندارد API در قیاس با شیرهای استاندارد EN کمی تفاوت وجود دارد.
7 نوع عملکرد شیر دستی / دنده ای یا پنوماتیک / هیدرولیک / برقی

توجه داشته باشید که شیرآلات دروازه‌ای، دارای با طرح های پایانه‌ای فراوانی می‌باشند.

بخش‌های اصلی نمودار شیر دروازه‌ای، مربوط به لوله کشی است.

انواع گیت ولو

آشنایی با انواع و اقسام گوه

با نگاهی به شکل زیر می‌توان دریافت که در شیرهای دروازه‌ای، وظیفه گوه این است که با حرکت عمودی خود، موجب باز و بسته شدن جریان سیال گردد. توجه داشته باشید که این جریان عمودی، ممکن است به کمک دست و یا به واسطه وجود یک محرک ایجاد شود.

انواع گیت ولو

اگر دقت کنیم، متوجه خواهیم شد که گوه، عمود بر جریان بوده و محل قرارگیری آن، میان دو سیت موازی (و یا میان دو سیت مایل) است. توجه کنید که به واسطه شیرهای دروازه‌ای، جریان سیال افقی بوده و در آن افت فشار دیده نمی‌شود.

با نگاهی به جدول زیر می‌توانید با انواع و اقسام گوه آشنا شوید:

ردیف انواع گوه نام انگلیسی توضیحات
1 گوه جامد Solid-Wedge در این مورد گوه با یک قطعه فولادی جامد تولید می شود
2 گوه انعطاف پذیر Flexible-Wedge در این نمونه، دیسک برای افزایش توانایی شیر در اصلاح تغییرات در زاویه بین سیت ها، محدود می شود
3 گوه تقسیم شده Split-Wedge دیسک برای تنظیم گوه بروی سیت، ساختمانی دو تکه دارد
4 گوه موازی کشویی Parallel-Slide Wedge این گوه به صورت کشویی است و در آن دو دیسک به صورت کاملا موازی با همدیگر قرار گرفته‌اند.

انواع گیت ولو

آشنایی با استم Stem

با نگاهی به جدول زیر می‌توانید به طور کلی با استم (Stem) آشنا شوید:

ردیف انواع استم توضیحات
1 استم بالارونده در لحظه باز شدن شیر، جهت حرکت استم، به سمت بالا است.
2 استم غیربالارونده در لحظه باز شدن شیر، استم به سمت بالا حرکتی ندارد.

انواع گیت ولو

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

طراحی کردن OS&Y در قیاس با IS&Y

در گیت ولو، اصطلاحی تحت عنوان «OS&Y» وجود دارد. اما این اصطلاح چه معنایی دارد؟ یعنی در زمان چرخاندن دسته شیر جهت باز کردن و یا بستن دریچه، با توجه به ارتباطش با استم، به طور مستقیم موجب بالا و پایین رفتن دیسک می‌شود.

توجه کنید که در OS&Y، در زمان ثابت بودن دسته شیر، استم در بیرون بدنه به صورت خودکار، از مسیری که دیده می‌شود، در جهت بالا و پایین حرکت می‌کند. در هنگام بالا رفتن استم، دیسکی که درون بدنه قرار گرفته است، شروع به بالا رفتن از سیت می‌کند و باعث می‌شود تا سیال از محل دریچه باز، جریان پیدا کند. پس، به علت قابل رویت بودن OS&Y، اپراتورها همواره می‌توانند به وضعیت حقیقی شیر پی ببرند و باز یا بسته بودن آن را مشاهده کنند.

این در حالی است که، در «IS&Y»، وضعیت حقیقی شیر و باز یا بسته بودن آن، بلافاصله دیده نمی‌شود. چرا که در شیرهای IS&Y، استم در بیرون بدنه، در جهت بالا و پایین حرکت نمی‌کند.

انواع گیت ولو

آشنایی با مواد تشکیل دهنده گیت ولو

هر گیت ولو، شامل بدنه و تریم است و در این بخش، به نواد تشکیل دهنده آنها اشاره خواهیم کرد:

آشنایی با مواد تشکیل دهنده «بدنه» شیرهای دروازه‌ای

به طور معمول جنس بدنه گیت ولوهای کوچکتر از 2 اینچ (50 میلیمتر)، از فورج استیل تشکیل شده است.

در جدول زیر با رایج‌ترین درجات مواد بدنه با جنس فورج استیل آشنا خواهیم شد:

ردیف انواع بدنه (فورج استیل) نوع خدمت رسانی
1 ASTM A105 برای خدمات با دمای بالا
2 ASTM A350 برای خدمات با درجه حرارت پایین
3 ASTM A182 F304 / F316 برای سرویس خورنده

در مقابل، جنس بدنه گیت ولوهای بزرگتر از 2 اینچ (50 میلیمتر)، از کست استیل تشکیل شده است.

در جدول زیر با رایج‌ترین درجات مواد بدنه با جنس کست استیل آشنا خواهیم شد:

ردیف انواع بدنه (کست استیل) نوع خدمت رسانی
1 ASTM A216 WCB برای خدمات با دمای بالا
2 ASTM A351 برای خدمات با درجه حرارت پایین
3 ASTM A351 CF8 و CF8M – گیت‌ولوهای 304 و 316 استیل ضد زنگ می‌باشند

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

آشنایی با مواد تشکیل دهنده «تریم» شیر دروازه‌ای

تریم (TRIM)، بخش‌های داخلی شیر را شامل می‌شود که در معرض تماس با جریان بوده و قابلیت جابه‌جایی و تعویض نیز دارد.

ردیف برخی از بخش‌های مختلف تریم نام انگلیسی
1 سیت Seat
2 دیسک Disc
3 استم (یا ساقه) Stem
4 قسمت پشت سیت Back Seat
5 گلند Glands
6 بوشینگ Bushing
7 فنرهای داخلی Internal spring

با مشاهده جدول زیر می‌توانید با مشخصه‌های API 600 برخی از ترکیبات استاندارد تریم آشنا شوید:

API TRIM # BASE MATERIAL MATERIAL FOR SEAT MATERIAL FOR DISC BACKSEAT
MATERIAL
MATERIAL FOR STEM
1 410 410 410 410 410
2 304 304 304 304 304
3 F 310 310 310 310 310
4 Hard 410 Hard 410 410 410 410
5 Hardfaced Stellite Stellite 410 410
A 5 Hardfaced Ni-Cr Ni-Cr 410 410
6 410 and Cu-Ni Cu-Ni Cu-Ni 410 410
7 410 and Hard 410 Hard 410 Hard 410 410 410
8 410 and Hardfaced Stellite 410 410 410
8A 410 and Hardfaced Ni-Cr 410 410 410
9 Monel Monel Monel Monel Monel
10 316 316 316 316 316
11 Monel Stellite Monel Monel Monel
12 316 and Hardfaced Stellite 316 316 316
13 Alloy 20 Alloy 20 Alloy 20 Alloy 20 Alloy 20
14 Alloy 20 and Hardfaced Stellite Alloy 20 Alloy 20 Alloy 20
15 304 and Hardfaced Stellite Stellite 304 304
16 316 and Hardfaced Stellite Stellite 316 316
17 347 and Hardfaced Stellite Stellite 347 347
18 Alloy 20 and Hardfaced Stellite Stellite Alloy 20 Alloy 20

انتخاب ماده

ردیف تریم خدمات توصیه شده
1 13% Cr, نوع 410 فولاد ضد زنگ برای نفت و بخارهای نفتی و سرویس های عمومی با سیت ها و گوه های گرم شده
2 13% Cr, نوع 410 plus Hardfacing تریم جهانی جهت سرویس عمومی که به عمر بلندمدت خدمات حداکثر تا 1100 درجه فارنهایت (593 درجه سلسیوس) احتیاج دارد.
3 نوع 316 ضد زنگ برای مایعات و گازهای خورنده ای تا فولاد ضد زنگ 410، تا حدود 1000 درجه فارنهایت (537 درجه سلسیوس).
4 Monel برای سرویس خورنده تا 842 درجه فارنهایت (450 درجه سلسیوس) مانند اسیدها، قلیاها، محلول‌های نمکی و …
5 آلیاژ 20 برای سرویس خورنده مانند اسیدهای گرم -49 درجه فارنهایت تا 608 درجه فارنهایت (-45 درجه سلسیوس تا 320 درجه سلسیوس).
6 NACE Specially treated 316 or 410 trim combined optionally with B7M Bolts and 2HM nuts to meet NACE MR-01-75 requirements
7 Full Stellite برش کاملاً سخت، مناسب جهت خدمات ساینده و شدید تا 1200 درجه فارنهایت (650 درجه سلسیوس).

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

معرفی ابعاد گیت ولو

در جدول‌های زیر می‌توانید ابعاد و وزن مرتبط با گیت ولو API 600 را مشاهده کنید.

انواع گیت ولو

CLASS 150 ابعاد به اینچ (میلی متر)

Row Sizes L L1 (BW) H (Open) W
1 2″ 7 (180) 8-1/2 (216) 14-1/2 (368) 8 (200)
2 2-1/2″ 7-1/2 (190) 9-1/2 (241) 17 (432) 8 (200)
3 3″ 8 (200) 11-1/8 (283) 18 (457) 8-7/8 (225)
4 4″ 9 (230) 12 (305) 22 (559) 11 (279)
5 5″ 10 (254) 15 (381) 26 (660) 12-3/4 (325)
6 6″ 10-1/2 (266) 15-7/8 (403) 30 (762) 14 (356)
7 8″ 11-1/2 (290) 16-1/2 (420) 38-1/2 (978) 14 (356)
8 10″ 13 (330) 18 (457) 46 (1168) 18 (457)
9 12″ 14 (356) 19 (502) 55-1/4 (1403) 20 (508)
10 14″ 15 (381) 22 (559) 60 (1524) 21-1/2 (546)
11 16″ 16 (407) 24 (610) 74-7/8 (1902) 24 (610)
12 18″ 17 (432) 26 (660) 79 (2007) 27 (686)
13 20″ 18 (457) 28 (711) 87-1/2 (2223) 28 (711)
14 24″ 20 (508) 32 (813) 105 (2667) 31-1/2 (800)
15 30″ 24 (610) 38 (965) 130 (3302) 43 (1092)
16 36″ 28 (711) 44 (1118) 162 (4115) 51 (1295)
OPERATOR GEAR برای اندازه 10 و بالاتر توصیه شده است

CLASS 300 ابعاد به اینچ (میلی متر)

Row SIZES L/L1 H (OPEN) W
1 2″ 8-1/2 (216) 16 (407) 7-7/8 (200)
2 2-1/2″ 9-1/2 (241) 17-3/8 (442) 7-7/8 (200)
3 3″ 11-1/8 (283) 19-3/4 (501) 8-7/8 (225)
4 4″ 12 (305) 23-3/8 (594) 9-7/8 (251)
5 5″ 15 (381) 23-3/4 (603) 12-1/2 (318)
6 6″ 15-7/8 (403) 32-1/8 (816) 14 (356)
7 8″ 16-1/2 (420) 41 (1041) 15-3/4 (400)
8 10″ 18 (457) 48-3/8 (1229) 17-3/4 (451)
9 12″ 19-3/4 (501) 57 (1448) 20 (508)
10 14″ 30 (762) 62-1/2 (1588) 22 (559)
11 16″ 33 (838) 69 (1753) 25 (635)
12 18″ 36 (914) 80-1/2 (2045) 28 (711)
13 20″ 39 (991) 91 (2311) 35-1/2 (902)
14 24″ 45 (1143) 120-1/2 (3061) 43 (1092)
OPERATOR GEAR برای اندازه 8″ و بالاتر توصیه شده است

CLASS 600 ابعاد به اینچ (میلی متر)

Row SIZES L/L1 H (OPEN) W
1 2″ 11-1/2 (290) 16-1/2 (420) 7-7/8 (200)
2 2-1/2″ 13 (330) 18 (457) 8-7/8 (225)
3 3″ 14 (356) 20-1/8 (511) 9-7/8 (251)
4 4″ 17 (432) 25 (635) 14 (356)
5 5″ 20 (508) 30-1/2 (775) 15-3/4 (400)
6 6″ 22 (559) 33-5/8 (854) 17-3/4 (451)
7 8″ 26 (660) 42-3/8 (1076) 20 (508)
8 10″ 31 (787) 49 (1245) 25 (635)
9 12″ 33 (838) 68-1/2 (1740) 27 (686)
10 14″ 35 (889) 69 (1753) 31-1/2 (800)
11 16″ 39 (991) 74 (1880) 35-1/2 (902)
12 18″ 43 (1092) 84-1/4 (2140) 43 (1092)
13 20″ 47 (1194) 93-1/2 (2375) 51 (1295)
14 24″ 55 (1397) 110 (2794) 51 (1295)
OPERATOR GEAR برای اندازه 8″ و بالاتر توصیه شده است

CLASS 900 ابعاد به اینچ (میلی متر)

Row SIZES L/L1 H (OPEN) W
1 2″ 14-1/2 (368) 26 (660) 10-1/4 (260)
2 3″ 15 (381) 26-3/8 (670) 11-1/2 (292)
3 4″ 18 (457) 30 (762) 14 (356)
4 6″ 24 (610) 40-3/4 (1035) 20 (508)
5 8″ 29 (737) 51 (1295) 24 (610)
6 10″ 33 (838) 61 (1549) 27 (686)
7 12″ 38 (965) 69-1/2 (1765) 31-1/2 (800)
8 14″ 40-1/2 (1029) 77 (1956) 35-1/2 (902)
9 16″ 44-1/2 (1130) 82-3/4 (2102) 43 (1092)
OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است

CLASS 1500 ابعاد به اینچ (میلی متر)

Row SIZES L/L1 H (OPEN) W
1 2″ 14-1/2 (368) 21-1/2 (546) 11-1/2 (290)
2 3″ 18-1/2 (470) 27-1/8 (689) 14 (356)
3 4″ 21-1/2 (546) 31-1/2 (800) 20 (508)
4 6″ 27-3/4 (705) 45 (1143) 24 (610)
5 8″ 32-3/4 (832) 53-1/2 (1359) 27 (686)
6 10″ 39 (991) 65 (1651) 35-1/2 (902)
7 12″ 44-1/2 (1130) 74 (1880) 43 (1092)
8 14″ 49-1/2 (1257) 83-1/2 (2121) 51 (1295)
9 16″ 54-1/2 (1384) 88 (2235) 63 (1600)
OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است

CLASS 2500 ابعاد به اینچ (میلی متر)

Row SIZES L/L1 H (OPEN) W
1 2″ 17-3/4 (451) 24-7/8 (632) 12 (305)
2 3″ 22-3/4 (578) 36 (914) 20 (508)
3 4″ 26-1/2 (673) 41-1/2 (1054) 20 (508)
4 6″ 36 (914) 57 (1448) 24 (610)
5 8″ 40-1/4 (1022) 63-3/8 (1610) 24 (610)
OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است

خرید انواع گیت ولو (Gate Valve)

تماس با واحد فروش (واتساپ)

تماس مستقیم با واحد فروش: تلفن: 33933106 (021) همراه: 3648325 (0912)

«فیدار پترولیوم خاورمیانه» با تکیه بر توان فنی و تخصصی و سال‌ها تجربه‌ در امر ارائه خدمات و تامین کالا در زمینه نفت، گاز، پتروشیمی، صنایع نیروگاهی، ساختمانی و آب و فاضلاب آماده تأمین و تجهیز پروژه های مجموعه های صنعتی می باشد.

نظرات کاربران

افزودن نظر
حامیان
واتس اپ

دعوت از دوستان

با دعوت از دوستان خود می توانید امتیاز بگیرید و به دوستانتان در ایجاد ارتباطات کاری و صنعتی کمک کنید.
+۹۸
+ معرفی نفر بعدی

تبریک

شما به مدت یک سال در سامانه صبا عضویت فعال دارید

به حضور شما در بزرگترین جامعه صنعتی ایران افتخار می کنیم!

پس از تایید اطلاعات ثبت نامتان، یک تیک آبی دریافت نموده و پس از آن می توانید به عنوان کاربر عادی در سامانه صبا فعالیت نمایید.
مزایای کاربران عادی :
  • امکان ایجاد پروفایل شخصی (رزومه آنلاین)
  • امکان درخواست ارتباط و گسترش شبکه ارتباطات با سایر فعالین حوزه صنعت انتخابی
  • امکان ارسال پیام خصوصی برای افراد
  • امکان عضویت در گروه های تخصصی
  • امکان ثبت تجریه و نظر در ذیل صفحات مجتمع ها، واحدها، خطوط تولید و پروژه ها
  • و بسیاری از امکانات دیگر
پیشنهاد ما دریافت عضویت ویژه سامانه صبا می باشد که با کلیک بر روی آن می توانید از مزایای آن مطلع شوید.
