نحوه کار نیروگاه سیکل ترکیبی

گرد آورنده :
ادمین 1
ارسال شده در تاریخ: 1398/10/19

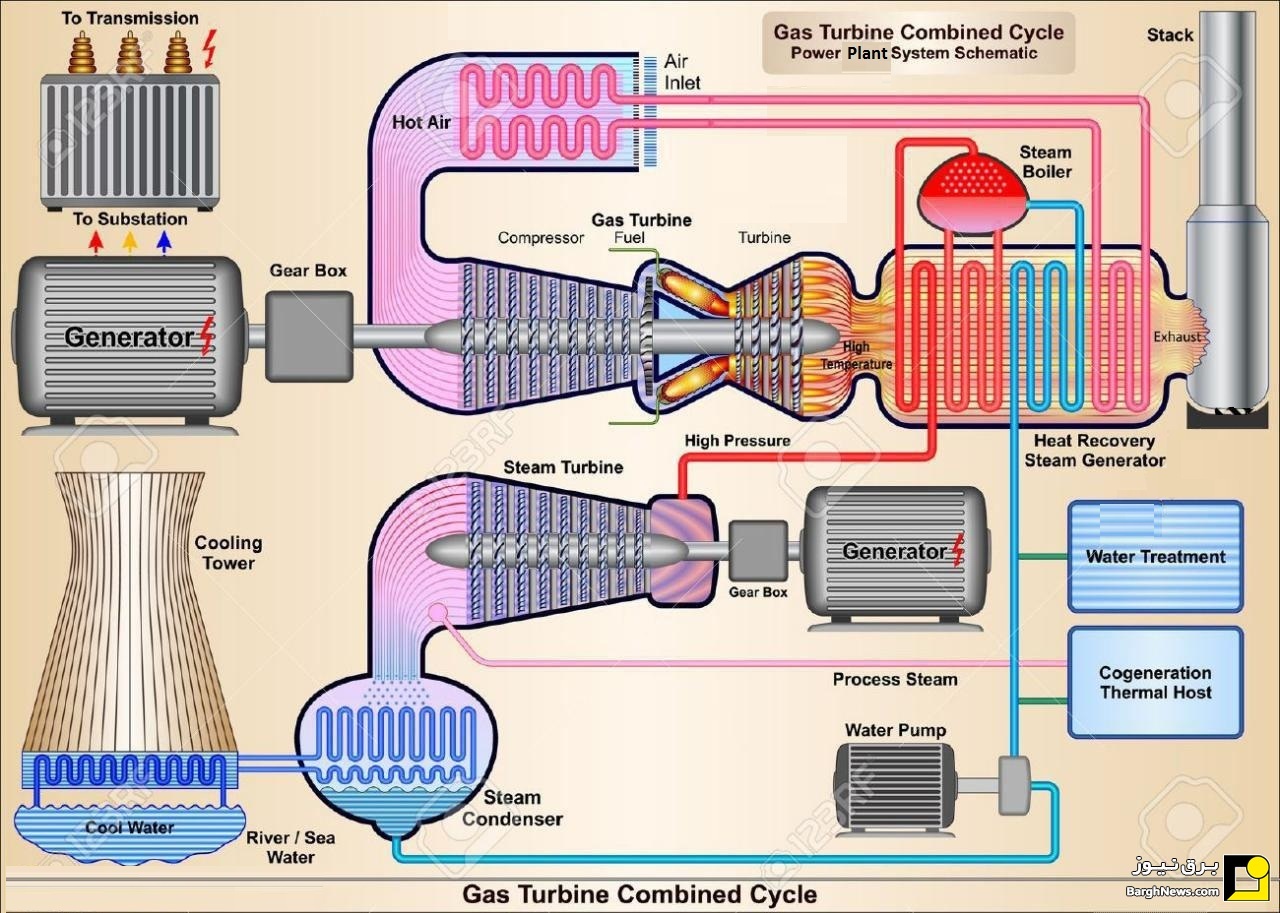

نیروگاه سیکل ترکیبی

این نوع نیروگاه شامل تعدادی توربین گاز و توربین بخار می‌شود. در این نوع نیروگاه، با استفاده از بویلر بازیاب، از حرارت موجود در گازهای خروجی از توربین‌های گاز، برای تولید بخار آب مورد نیاز در توربین‌های بخار استفاده می شود. اگر توربین گاز به صورت سیکل ترکیبی نباشد، گازهای خروجی آن، که می‌توانند تا ۶۰۰ درجه سانتیگراد دما داشته باشند، مستقیماً وارد هوا شده و انرژی باقی مانده در آن هدر می‌رود. در حالی که در نیروگاه سیکل ترکیبی، از این انرژی استفاده شده و بویلر توربین بخار بدون نیاز به سوخت، بخار آب تولید می کند. بنابراین، با استفاده از این روش، راندمان سیکل افزایش می‌یابد.


نیروگاه‌های سیکل ترکیبی (Combined cycle power plant) راه حل بسیار کارآمد، انعطاف پذیر، قابل اعتماد، مقرون به صرفه و سازگار با محیط زیست برای تولید برق است. نیروگاه سیکل ترکیبی در واقع ترکیبی از توربین بخار و توربین گازی می‌باشد به نحوی که ژنراتور توربین گازی برق را تولید می‌کند، درعین حال انرژی حرارتی تلف شده از توربین گاز (توسط محصولات احتراق) برای تولید بخار مورد نیاز توربین بخار مورد استفاده قرار می‌گیرد و به این طریق برق اضافی تولید می‌شود. با ترکیب کردن این دو سیکل بهره بری از نیروگاه افزایش پیدا می‌کند. بازده الکتریکی از یک چرخه ساده کارخانه نیروگاه برق بدون استفاده از اتلاف گرما به طور معمول راندمانی بین ۲۵ تا ۴۰ درصد دارد، در حالی که همان نیروگاه با سیکل ترکیبی راندمان الکتریکی حدود ۶۰ درصد را دارد.

همانطور که گفته شد این نیروگاه‌ها از ترکیب توربین‌های بخار و گاز ساخته می‌شوند و بسته به نوع توربین ها، دیگ‌های بازیافت گرما، و دستگاه‌های بازیابی انواع متعددی دارند. با به کار گیری توربین‌های گازی در چرخه‌های ترکیبی می‌توان پایین بودن بازده آن را بر طرف کرد و در نتیجه آن را برای تامین بار پایه به کار گرفت، در عین حال از مزایای دیگر آن نیز مانند راه اندازی سریع و انعطاف پذیری آن در محدوده‌ی گسترده‌ای از بار بهره‌مند شد. به صورت تئوریک، انرژی قابل بازیابی از اگزوز توربین های گازی حدود نصف انرژی تولید شده توسط خود توربین گاز است. بنابراین، توان توربین بخار حدود نصف توربین گاز خواهد بود. در برخی از طراحی ها، دو توربین گاز، انرژی مورد نیاز برای یک توربین بخار را ایجاد می‌کنند و در نتیجه، توان تولیدی توربین های بخار در حدود توربین های گاز می شود.

منبع مطلب : برق نیوز
